智能高壓電網
公司現有周界高壓電網系統（RDDW-Ⅶ型智能電網）由服務器電腦、分控主機、高壓箱、聯網控制軟件、網架、絕緣子、金屬線網、負載電阻和避雷器等器件構成。此系統實現了全天候可靠防范；防短路防失效、整體耗電量低；能與其它設備互動聯控，快速獲取事故發生地點及警情；適用場景：監獄、看守所、機場、軍工廠等場所。

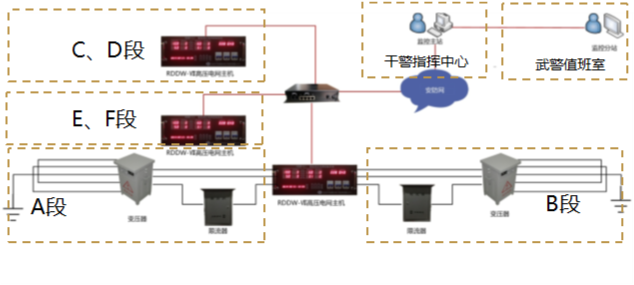

系統連接示意圖
功能特點：
- 實時數字顯示電網各區段、各回路電壓和電流值。
- 即時聲、光報警，顯示警情類別（觸網、剪線、短路）。
- 報警速度：<1秒。
- 可通過各種接口查詢電網上的電流、電壓及警情等信息。
- 加設雨霧模式，以減少電網誤報與漏報。
- 系統可設置普通戒備及高度戒備檔，在發生越獄、暴獄、劫持及災害等突發事件時，可將系統設置為高度戒備檔提高電網的打擊攔截能力。
- 系統采用按鍵式控制，操作簡單直觀。
- 隔離高壓區域，操作安全可靠。
- 網上電壓最大壓差為：5000V—10000V，圍墻上電網短路后，系統具有連續高壓輸出，時間不小于30分鐘，高于國標要求。
- 網絡傳輸IP化。
- 實現分段控制。
- 黑匣子功能，實時記錄系統運行日志，便于后期問題追溯，追溯信息512條，常規期限為一個月。
- 電網軟件根據客戶提供的周界圖形，配置周界電子地圖，可動態顯示報警的區域和警情。系統軟件可以遠程控制系統電網開關及參數設備，便于管理操作。
- 系統報警資料保存3年以上。
- 能滿足省局一級計算機聯網的要求。

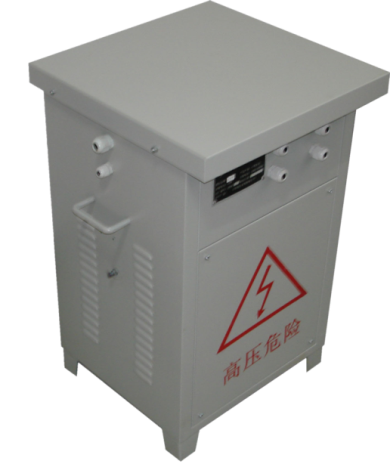

RDDW-Ⅶ型變壓器
RDDW-Ⅶ型變壓器特點：
- 輸出電壓：+5000V和-5000V兩種電壓，交流脈沖或連續高壓。
- 鐵芯變壓器，擔負兩段電網的供電。
- 變壓器同時兼顧電網始端和末端，傳感電網數據參數。
- 干式變壓器，抗干擾性強，安全可靠，維修方便。
- 便于智能化設備檢測和性能擴展。
- 圍墻電網短路情況下，有30分鐘以上高壓輸出，仍保持一定的打擊強度。

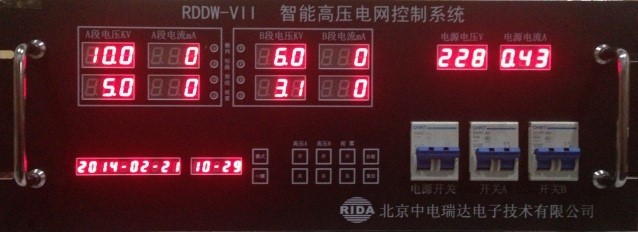

RDDW-Ⅶ型智能電網分控主機
RDDW-Ⅶ型智能電網分控主機設備特點：
- 分段顯示電網電壓、電流值；
- 實時顯示設備時間；
- 實時顯示當前輸入電壓、電流值；
- 即時顯示警情類別（短路、觸網、斷網）；
- 電源控制開關：系統總開關、分段電網電源開關；
- 雨霧模式開關；
- 系統參數可調；
- 系統采用按鍵式控制，操作簡單直觀；
- 隔離高壓操作安全可靠。
- 具備普通戒備模式和高度戒備模式，打擊強度可調；
- IP化網絡接口。

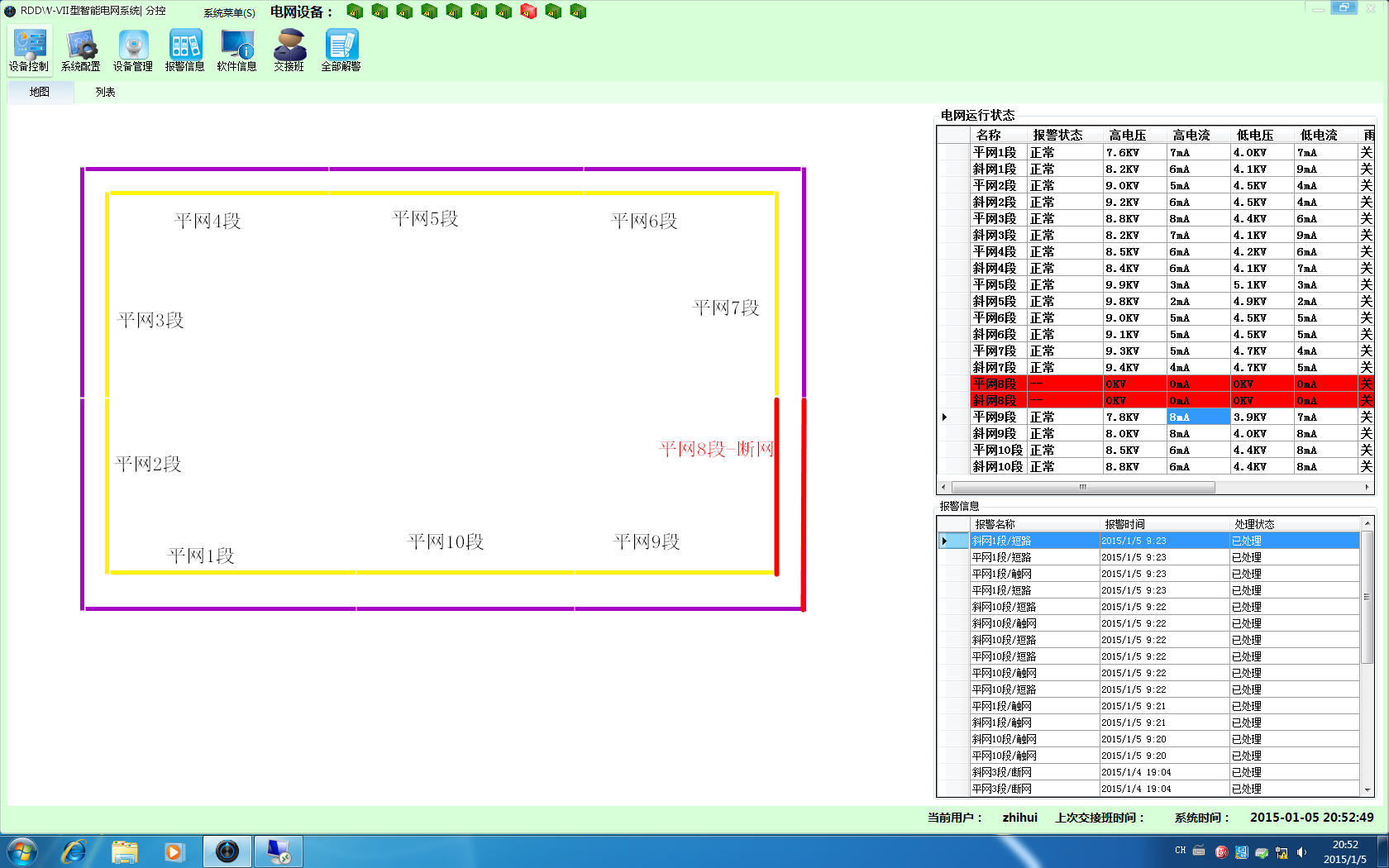

主控軟件展示
主控軟件主要功能：
- 實時數字顯示電網各區段、各回路電壓和電流值；
- 定制電子地圖，實時顯示電網系統運行及報警情況；
- 聲、光報警，采用數字、文字及電子地圖的方式顯示報警時間、報警地點、報警類別及報警的處理情況；
- 可通過各種接口查詢電網上的電流、電壓及警情等信息；
- 可通過軟件遠程控制電網系統開關、雨霧檔開關、高度戒備檔開關及電網打擊強度；
- 對值班及操作人員進行分級、分權限管理；
- 存儲備份電網報警記錄，報警記錄具備保存、導出及打印功能；
- 可以與監控等系統聯動，顯示報警位置視頻圖像；
- 向上一級平臺軟件提供開發包。
